PFDとは?具体例から失敗しない書き方まで解説

現場のプロセスを議論する上ではPFDの利用が欠かせません。PFDとは、製造工程の概略を示すもので、バルブや計器すべてを表現するP&IDとは異なり、一目でプロセス全体を眺められる便利なものです。

この記事では、PFD(Process Flow Diagram/プロセスフロー図)の定義・目的・使いどころを整理し、P&IDとの違い、よくある失敗例を防ぐ書き方の手順までを一気に解説します。

目次

PFDとは?定義と目的(Process Flow Diagram/プロセスフロー図)を一気に理解

PFD(Process Flow Diagram)は、プロセス(工程・作業・処理)の流れを、図として分かる形に落とし込むための表現方法です。

プラント設計の図面としてのPFDを指す場合もあれば、開発・業務改善の文脈で「作業(プロセス)と成果物のつながり」を可視化する記法として使われる場合もあります。

PFDは文章だけでは伝わりにくい“流れ・関係・境界”を、関係者が同じ絵を見ながら議論できる状態にするものです。

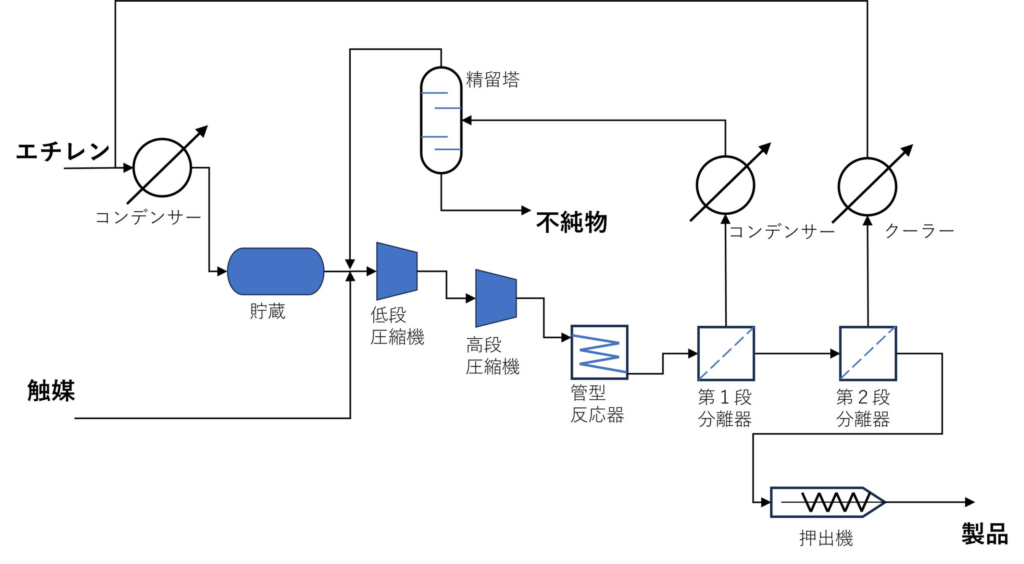

高圧ポリエチレン_PFD
PFDの例(高圧ポリエチレンの生産フロー)

つまりPFDは、単なる図ではなく、理解のズレを減らし、改善や設計判断を前に進めるためのコミュニケーション装置だと言えます。

PFD(Pfd/PFD)とは何の略?Diagram・Flow・Processの意味と定義

PFDは一般に「Process Flow Diagram」の略で、日本語では「プロセスフロー図」「プロセスフローダイアグラム」などと呼ばれます。

Processは“処理・工程・作業のまとまり”、Flowは“流れ(入力→変換→出力のつながり)”、Diagramは“図解”を意味します。

つまりPFDは、工程がどの順番で進み、どこで何が起き、何が次に渡されるのかを、図として表現するものです。

PFDのゴール:プロセスの流れを可視化し、理解・議論・改善につなげる

PFDのゴールは“きれいな図を作ること”ではなく、関係者が同じ理解に到達し、次の意思決定(設計・改善・運用)を進められる状態を作ることです。

PFDで流れを可視化すると、どこがボトルネックか、どこで生産性に改善点があるか、どの工程が不要/重複しているかが議論しやすくなります。結果として、品質・納期・安全性・コストの改善につながる“共通の土台”を作れるのがPFDの価値です。

失敗しないPFDの書き方:手順・記載ルール・整理のコツ

基本の書き方:プロセス→流れ→要素→関係の順に整理して描く方法

PFDを作成するおすすめの順番は、①プロセス(工程の箱)を並べる、②主流路の流れ(矢印)を通す、③主要要素(機器・担当・成果物)を置く、④分岐・合流・例外・制御などの関係を追加する、の順です。最初から細部(番号、注記、条件)を入れると、構造が固まる前に図が崩れます。

また、1枚に収めることよりも、読み手が迷わないことを優先し、必要ならレベル分け(概要PFD→詳細PFD)を行います。“まず骨格、次に肉付け”がPFD作成の基本です。

読みやすさのルール:レイアウト、粒度、番号付け、注記、凡例の作り方

読みやすいPFDには共通の型があります。流れは原則として左→右、または上→下に統一し、逆流や交差を最小化します。粒度は「この図で判断したいこと」に合わせ、詳細は別資料へ分離します。

私の課長はフローシートやPFDが左から右に流れていない時は残念そうな顔をしてきます

書き方を間違えると逆効果な理由:伝わらないPFDの典型パターン

目的不在:誰のための図か不明で、設計判断や仕様がブレる

失敗例の筆頭は「誰が何の判断をするためのPFDか」が決まっていないことです。

たとえば、経営層向けの全体俯瞰が欲しいのに、現場レベルの細部を書き始めると、重要論点が埋もれます。逆に、設計判断に必要な条件(流量・圧力・作動条件など)が抜けた“雰囲気図”になると、レビューで結論が出ません。

目的不在のPFDは、関係者がそれぞれ都合の良い読み方をしてしまい、後工程で矛盾が噴き出します。作成前に「このPFDで合意したいこと」を一文で言える状態にするのが、最大の予防策です。

要素の入れ過ぎ/不足:機能・操作・関係が読み取れず、可視化が崩れる

入れ過ぎの失敗は、PFDが“何でも載っているが何も分からない図”になることです。線が交差し、注記が密集し、重要な流れが視線誘導できなくなると、読む側は理解を諦めます。

PFDは便利ですが、万能ではありません。似た資料としてP&ID(配管計装図)がありますが、目的が違います。

ここを混同すると「PFDに詳細を詰め込みすぎる」「工程管理をPFDでやろうとして破綻する」といった失敗につながります。PFDは“主要情報に絞る”のが基本なので、詳細はP&IDや手順書に逃がす設計が重要です。

図面例
P&IDはPFDとは異なり、バルブなど全ての要素を記入します

P&IDは、バルブ、計装、配管仕様、制御ループなど、施工・運転に必要な詳細を詰める図面です。フェーズで言えば、PFDは構想〜基本設計の段階、P&IDは基本設計〜詳細設計〜施工の段階です。

たとえば「現場のどこのドレンでサンプリングするか」といった具体的な議論の際はP&IDが必要です

PFDにP&IDレベルの情報を入れると読めなくなり、逆にP&IDをPFDの代わりに使うと、全体像の議論ができなくなります。両者は上下関係(PFDが上位、P&IDが下位)として整合させるのが基本です。

ルール未統一:記載方法がバラバラでチームの理解が割れる(記号・線・命名)

同じ意味の線が人によって違う描き方になっていたり、機器名の命名規則が統一されていなかったりすると、PFDは一気に読みにくくなります。

たとえば「実線=主流路、点線=バイパス」のつもりが、別の人は「点線=未確定」を表していた、というズレは頻発します。

また、番号体系がないと、レビューで「このポンプ」「あのライン」と指示が曖昧になり、議論が進みません。ルール未統一は、図の品質というより“チームの合意形成の失敗”です。凡例・命名・線種・粒度を最初に決め、テンプレ化するだけで大幅に改善します。

まとめ

PFD(Process Flow Diagram)は、プロセスの流れと主要要素の関係を可視化し、関係者の理解を揃えて議論・改善・設計判断を前に進めるための図です。一方で、目的不在、要素の入れ過ぎ/不足、ルール未統一、更新されない運用といった失敗があると、PFDは逆効果になり得ます。

だからこそ、作成前に目的を明確化し、表記ルールを揃え、レビューまで含めて設計することが重要です。クオリティの高いPFDは、手戻りを減らし、改善を継続できる“共通言語”になります。
